Les boîtes électriques
Comment utiliser et installer les boîtes électriques
Les boîtes électriques des prises et interrupteurs d'une maison doivent êtres installés sur sa charpente selon des normes qui assurent la sécurité et la fonctionnalité. Lorsqu'on installe une boîte électrique sur un mur, on va donc la fixer sur la charpente selon le code du bâtiment. La boîte électrique a pour rôle de maintenir le filage et l'appareil en place, le positionner pour arriver à égalité du gypse, ou autre revêtement, mais aussi de confiner les connecteurs et fils dans un endroit fermé et sécuritaire.
Il existe bien des type et grosseurs de boîtes électriques pour appareils. Habituellement en métal ou en acier galvanisé, certaines sont disponibles en plastique ou en PVC, et d'autres sont des boîtes étanches pour l'utilisation à l'extérieur. La profondeur peut varier de mince à profonde selon l'usage. Voici une liste de dimensions les plus standards, et la hauteur au sol à utiliser pour l'installation de différentes boîtes électriques.
La boîte simple pour une prise, un interrupteur, ou un thermostat, est de forme rectangulaire, et mesure 3" x 2" x 2 1/2". On doit la fixer sur un montant de la charpente du mur, de façon à ce que son rebord arrive à égalité avec le revêtement final du mur. L'installation de la boîte d'une prise électrique conventionnelle se fait entre 14 et 16 pouces (35.5 cm - 405 cm), du plancher fini au centre de la boîte. Si la prise est pour un comptoir, on l'installe à environ 43" centre du sol.
La boîte électrique d'un interrupteur mural est installée à une hauteur entre 44 et 54 pouces (110 cm - 135 cm), de son centre au plancher. On peut se procurer des boîtes boubles ou plus, pour installer plusieurs interrupteurs au même endroit. En général, le thermostat est installé près de la hauteur des yeux, pour une lecture et un ajustement facile.

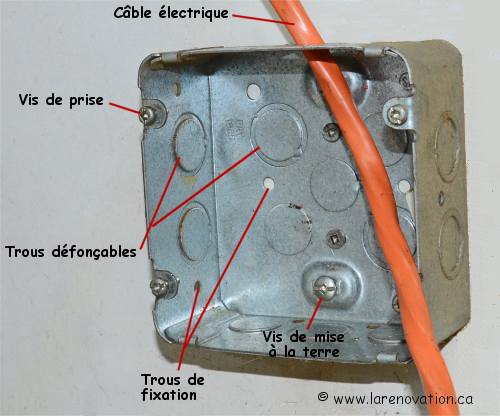

La boîte électrique pour une sécheuse ou une cuisinière est de forme carrée, et mesure 4 pouces et 11/16 de large et de haut (4" 11/16 x 4" 11/16) . On doit installer celle d'une prise de cuisinière à 5", du sol au centre de la boîte. La boîte d'une sécheuse est installée entre 14 et 16 pouces du plancher fini.

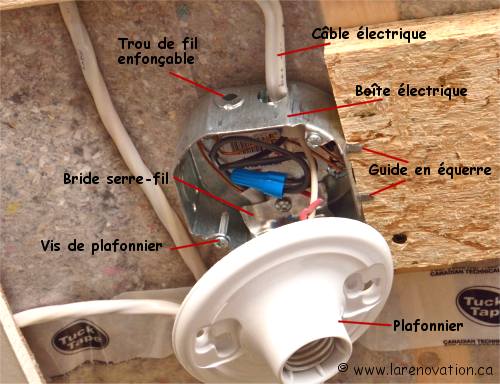

La boîte pour le plafonnier est de forme octogonale, ou carrée dans les construction plus ancienne, et mesure 4" x 4" x 1" 1/2. Celle-ci est fixée sur la charpente du plafond, et on y ajoute souvent un renfort pour nous permettre d'y installer un ventilateur de plafond ou un luminaire.
Une boîte de jonction, qui sert à faire le branchement entre deux sections de câblage, est de forme carrée. Sa dimension peut varier, selon le nombre de câble qu'on doit y fixer. En général, elle mesure 4" ou 4" 11/16 de large et de haut. Si on utilise une boîte de jonction, on doit la refermer avec un couvercle, et en avoir l'accès en tout temps. Donc si on l'utilise dans un plafond ou un mur, on ne peut pas l'enfermer de façon permanente en installant un revêtement. On doit absolument mettre un panneau d'accès afin de l'atteindre facilement.
Les boîtes électriques comportent des ouvertures rondes défonçables, qu'on peut ouvrir à l'aide d'un tourne-vis. Il y a plusieurs de ces ouvertures, ce qui permet de choisir celle(s) qu'on va utiliser pour y installer un connecteur de boîte. On y passe ensuite le câble qu'on serre en place en vissant la bride du connecteur. Pour d'autres, le câblage est immobilisé en place avec une bride serre-fil installé dans la boîte. Une vis est présente dans le fond de la boîte afin d'y fixer le fil de mise à la terre, qui nous protège en cas de courts-circuits
Comme on doit les installer sur la charpente, certaines boîtes comportent des guides de profondeur qui vont positionner la boîte en retrait de l'épaisseur d'un revêtement de gypse par exemple. Il suffit donc de mettre les petits guides en équerre contre le montant de la charpente, la visser en place, et la boîte sera positionnée pour arriver au ras du revêtement du mur ou plafond.
Au Québec, on doit faire exécuter les travaux en électricité par un entrepreneur électricien compétent. Dans les endroits où on peut faire ces installations soi-même, si on ne connaît pas les normes du bâtiment pour la pose des boîtes électriques dans une maison, on devrait également faire appel à un électricien.
