La prise électrique d'une sécheuse


Comment faire le branchement d'une prise de sécheuse 240v

La prise électrique murale d'une sécheuse est un accessoire qu'on doit remplacer si elle est abîmée, ou au moindre signe de défaillance. Certains disent du courant 220 volts, mais c'est en fait une prise de 240 volts. On peut également désirer la changer parce qu'on rénove la chambre de lavage, et on veut remplacer un vieux modèle pour une plus récente.

Faire l'installation ou le remplacement d'une prise électrique n'est pas un travail difficile à faire soi-même, mais au Québec, on doit le faire exécuter par un électricien. Ce texte n'est qu'une description de la marche à suivre de façon théorique, ou pour les régions où il est acceptable de faire ce type travail soi-même.

Un code de couleur est utilisé pour identifier les différents fils qu'un câble d'alimentation 240v comporte, habituellement de grade AWG-10. Le fil blanc signifie qu'il est neutre, il n'est pas actif, donc sans charge. Les fils noirs et rouges sont actifs, donc vivants, et ils acheminent la charge du circuit. Le fil vert, ou sans gaine, est un fil de mise à la terre, qui sert de protection contre les courts-circuits. La position des fils sur la prise est standard selon le schéma ci-dessous.

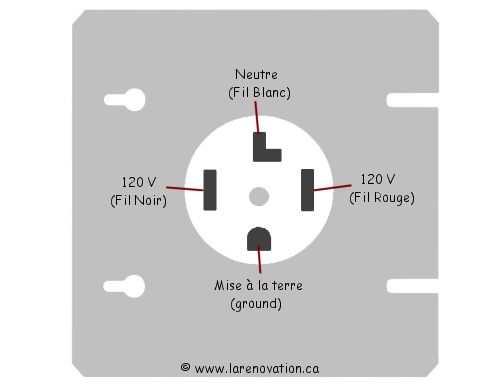

Schéma du branchement d'une prise de courant de sécheuse
Branchement des fils d'une prise électrique de sécheuse de 240v

L'électricité est acheminée par un câble électrique de ligne (AWG 10), qui est branché sur un disjoncteur double du panneau électrique. Le disjoncteur double fournit deux fils de phase de 120v, un rouge et un noir. Le câble entre dans la boîte électrique murale de 4 11/16 pouces, et est retenu en place par un connecteur. La boîte électrique d'une sécheuse est installée entre 14" et 16" pouces du sol.

Pour le remplacement, la première chose à faire est de couper l'alimentation du courant qui fournit le circuit de la prise en fermant le disjoncteur, ou en retirant le fusible, du panneau électrique. Il devrait être indiqué, mais si on ne sait pas quel disjoncteur contrôle le circuit qui alimente la prise de sécheuse, on va mettre tous les disjoncteurs doubles en position fermé, puis tester que le sèche-linge ne tourne plus. Naturellement, l'alimentation du chauffe-eau, des plinthes électriques, et autres appareils qui utilise du 240v seront fermé, mais ce ne sera que pour le temps qu'on va prendre pour procéder au remplacement.

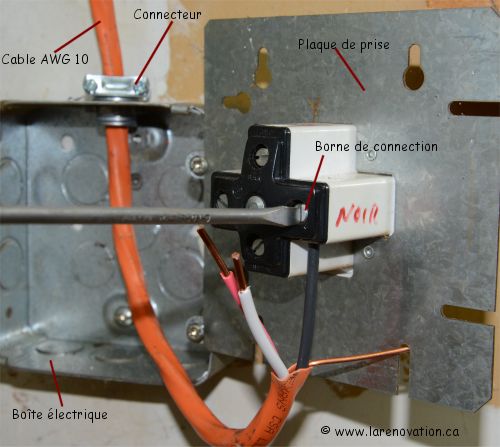

prise de courant pour sécheuse

Une fois que le courant est coupé, on peut dévisser la plaque qui maintien la prise de courant en place dans la boîte électrique pour l'en retirer. On tire sur la plaque pour avoir accès aux câbles qui sont fixés aux bornes de branchement.

Si les prises sont identiques, on peut noter la position des fils sur l'endos de la plaque de la nouvelle prise pour les positionner de la même façon lors du branchement, mais la forme des connecteurs nous indique quel fil y fixer. Si la prise est différente du croquis plus haut, il y aura habituellement un plan fourni avec celle-ci pour faire le branchement des fils correctement.

Avec un tournevis, on va dévisser les fils des bornes de branchement de la vieille prise pour la retirer. On branche les fils solidement aux bornes de la nouvelle prise de remplacement, pour reproduire le branchement.

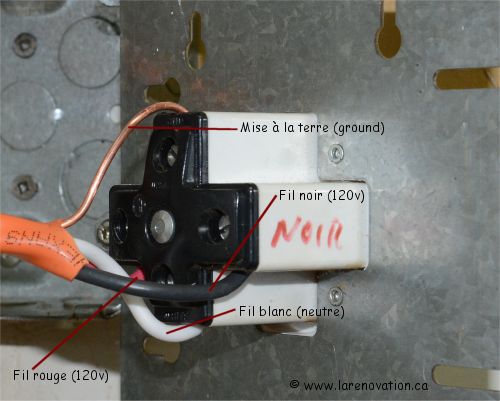

Installation de prise de courant de sécheuse

Une fois que le branchement des fils aux bornes est terminé, on replace le tout dans la boîte électrique pour sécheuse. On visse la plaque de la prise électrique en place, et on remet le disjoncteur double en position allumée pour vérifier que l'installation est fonctionnelle..



Naturellement, il est préférable de faire exécuter le remplacement d'une prise électrique de sécheuse par un entrepreneur électricien compétent. Si notre installation n'est pas conforme, on risque d'endommager le sèche-linge. Dans les endroits où on peut le faire soi-même, si on doit modifier la configuration du circuit électrique, ou qu'on éprouve des difficultés à comprendre les rudiments d'électricité, on doit également faire appel à un électricien.
