Remplacer une prise électrique murale


Comment faire le remplacement d'une prise électrique murale

Les prises électriques murales d'une maison sont des accessoires qu'on doit remplacer au moindre signe de défaillance, car elles peuvent occasionner un court-circuit, ce qui peut entraîner un incendie, ou des blessures graves. On peut également désirer la changer parce que l'on veut la remplacer par un modèle de couleur ou de forme différente, qui va mieux s'adapter à la décoration intérieure que l'on veut obtenir.

Faire le remplacement d'une prise électrique n'est pas un travail difficile à faire soi-même, mais au Québec, on doit le faire exécuter par un électricien. Ce texte n'est qu'une description de la marche à suivre de façon théorique, ou pour les régions où il est acceptable de faire ce type travail soi-même.

La première chose à faire est de couper l'alimentation du courant qui fournit le circuit de la prise en fermant le disjoncteur, ou en retirant le fusible, du panneau électrique. Si on ne sait pas quel disjoncteur contrôle le circuit qui alimente la prise, on va y brancher une lampe, puis fermer les disjoncteurs un à un, jusqu'à ce qu'on trouve celui qui fait s'éteindre la lumière. Une fois qu'on a trouvé le disjoncteur qui coupe le courant, on le laisse fermé, et on peut procéder au remplacement.

Un code de couleur est utilisé pour identifier les différents fils qu'un câble d'alimentation comporte. Le fil blanc est le neutre, qui n'est pas actif et ne fournit pas la charge pour alimenter un appareil branché. Les fils noirs et rouges sont actifs, et ils acheminent la charge dans le circuit. Le fil vert, ou sans gaine, est un fil de mise à la terre, qui sert de protection contre les courts-circuits, et sera fixé à une vis sur la boîte électrique. Les prises comportent habituellement une borne de mise à la terre, qui peut être fixée à la bride de fixation.

Branchement d'une prise électrique en fin de circuit
Branchement d'une prise électrique en fin de circuit

L'électricité est acheminée par un câble de ligne qui arrive du panneau électrique, et entre dans la boîte électrique murale. Il est branché à la prise, et selon le cas, un autre câble peut repartir vers une autre prise ou un interrupteur.

Branchement d'une prise électrique au centre d'un circuit
Branchement d'une prise électrique au centre d'un circuit

Si la prise est en fin de circuit, il n'y aura qu'un seul fil banché à une des bornes de celle-ci, mais si un second câble va alimenter un autre item, on aura deux fils qui seront branchés, un par borne.

Branchement d'une prise à double sources indépendantes
Prises à double sources indépendantes

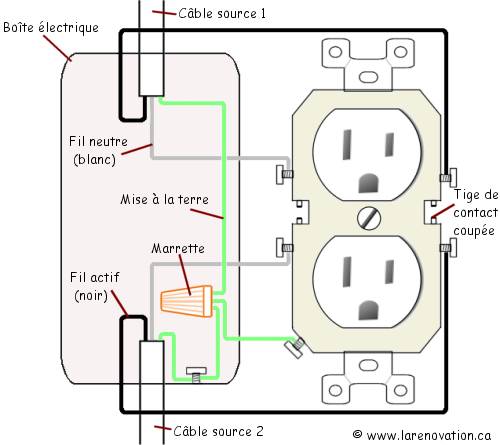

On peut aussi avoir une prise dont deux sources alimentent indépendamment les deux prises. Dans ce cas, la tige de contact entre les deux bornes sera coupée pour les isoler, et permettre une alimentation indépendante par le câble de source 1 pour une des prises et l'autre par le câble de source 2.

Branchement d'une Prise constante et prise contrôlé par un interrupteur
Prise constante et prise contrôlée par un interrupteur

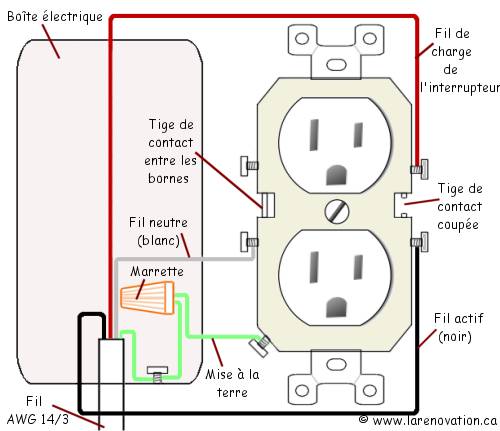

Une des prises peut être contrôlée par un interrupteur mural, afin d'utiliser une lampe de table qui est allumée par cet interrupteur, et l'autre fournir un courant continu. Un câble à 3 fils (AWG 14/3) est utilisé pour obtenir un fil de courant continu (noir) et un fil interrompu par l'interrupteur (rouge). La tige de contact entre les bornes de branchement des fils actifs est coupée pour séparer l'alimentation des deux prises.

Après avoir coupé le courant par le disjoncteur, on peut retirer la plaque décorative qui recouvre la prise. On va ensuite dévisser les vis des brides qui la maintiennent en place dans la boîte électrique pour l'en retirer. Les câbles sont fixés à la boîte électrique, et il suffit donc de tirer sur la prise pour la sortir, et avoir accès aux bornes de branchement.

Si les prises électriques sont identiques, on va simplement transférer les fils de la vieille à la nouvelle, en répliquant exactement le branchement existant. Si la prise est différente des croquis plus haut, il y aura habituellement un plan fourni avec celle-ci pour faire le branchement des fils correctement.

On va donc dévisser les fils d'une des couleurs à la fois, en les dévissant des bornes de branchement d'un côte de la vieille prise électrique, et les rebrancher aux bornes de la nouvelle prise de remplacement, pour reproduire le branchement. On débranche et transfert ensuite les deux fils de l'autre couleur sur la nouvelle prise. Finalement on transfert celui de la borne de mise à la terre, qui va se brancher à une vis au fond de la boîte électrique murale.

Une fois que le branchement des fils aux bornes est terminé, on replace le tout dans la boîte électrique. On vis la prise électrique en place, et on remet le disjoncteur en position allumée pour vérifier que l'installation est fonctionnelle. Si tout fonctionne bien, on peut remettre la plaque décorative en place. Si le disjoncteur saute, c'est qu'il y a un mauvais branchement, et on doit bien refaire et vérifier l'installation.

Naturellement, on doit faire exécuter le remplacement d'une prise électrique mural par un entrepreneur électricien compétent. Dans les endroits où on peut le faire soi-même, dès qu'on doit modifier la configuration du circuit électrique, ou qu'on éprouve des difficultés à comprendre les rudiments d'électricité, on doit également faire appel à un électricien.
